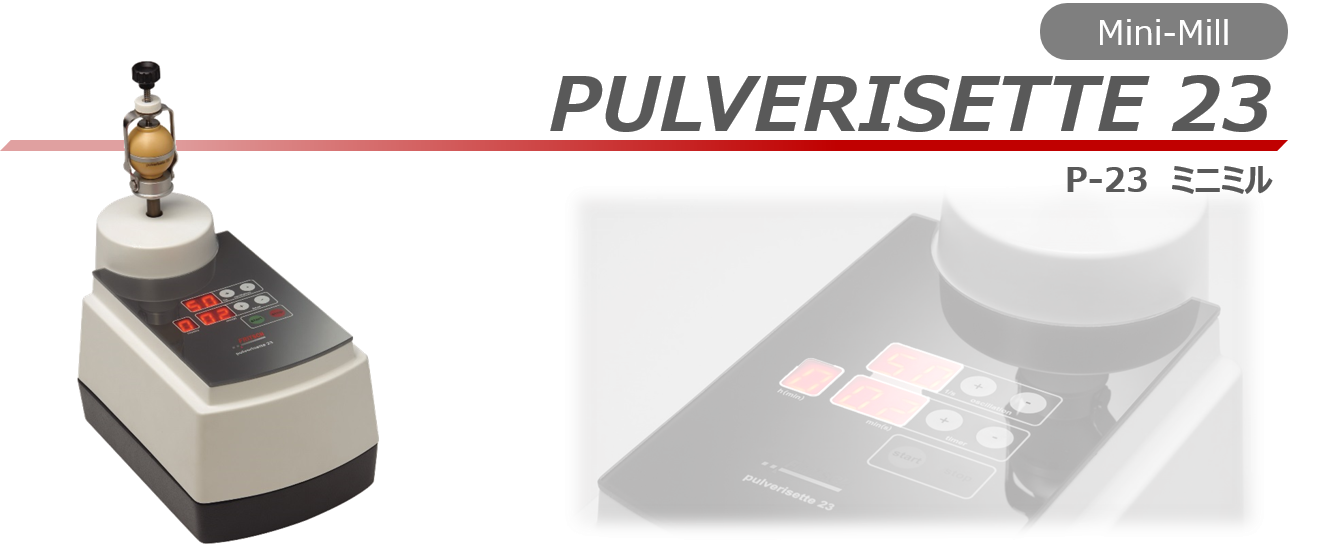

ドイツ製 フリッチュ社 ミニミル P-23

特長 装置 使用分野 アクセサリー 容器とボール 粉砕例 仕様

材質の成分表はこちら ⇒ このページを印刷 🅟

特長

size

コンパクト

20x30cm以内に収まるサイズで、重量は7㎏と持ち運びが容易にできます。

milling

高速で再現性のある粉砕

900~3000回/分の振動と特殊な容器形状によって、試料を短時間で均一に粉砕します。

volume

少量粉砕に最適

試料有効容量は、0.1~5mLで、最大6mmサイズの試料を粉砕をできます。

natt

クランプシステム

ダブルナット方式で、迅速で確実に容器を固定できます。

acce

アクセサリー

3種類の材質と3種類の容器サイズをご用意しています。またマイクロチューブにも対応しています。

control

コントロールパネル

お手入れが簡単で操作しすいガラス製タッチパネルを採用しています。

装置

コンパクトでパワフル

compact

30cm以内に収まるボディと本体重量7㎏、100V電源仕様によって粉砕する場所を選びません。また処理時間1~2min程度で、試料を粉状へするパワーがあります。

ダブルナット方式

natt

専用工具は必要なく、簡単に容器の脱着できる構造となっています。騒音や飛散が気になる場合は、専用の保護カバー[別売]をご用意しております。

球形の容器

bowl

筒状ではなく、球形にすることで大幅に粉砕効果を改善しました。また簡単に開封しやすいように、特別な加工やOリングが使用されております。

タッチパネル

panel

見やすく、操作しやすい、シンプルなコントロールパネルになっています。またフラットで光沢があるガラス製を採用しており、清掃が容易で、アルコールや溶媒で劣化することがありません。

使用分野

hair

生体サンプル

バイオテクノロジー、細胞の破砕、蛍光X線試料の作製等、少量で熱の影響も少なく処理できます。

phone

基板や部品

携帯電話のキーパット部品や、アスベストなどの分析処理にも最適です。

shirt

繊維や樹脂

シャツなどの繊維の粉砕やポリマーなどの混合処理におすすめです。

アクセサリー

粉砕容器

sus

高硬度ステンレス

硬くて脆い試料に適しています。容器サイズは、10mLと15mLをご用意しています。

zr

ジルコニア

繊維状の試料に適しています。容器サイズは、10mLと15mLをご用意しています。

ptfe

プラスチック

凍結された生体組織の試料に適しています。容器サイズは、5mLをご用意しています。

その他

ptfe

マイクロチューブ用アダプター

マイクロチューブを使用することで、より少量かつ多くの試料を一度に処理できます。マイクロチューブは、2mLタイプを最大6個を装入できます。

ptfe

保護カバー

運転中の騒音や飛散の防止の為、振幅する容器部分を覆う保護カバーをご用意しています。[別売]

容器とボールについて

材質別の容器サイズ対応表

容器サイズ [mL] 5 10 15
高硬度ステンレス ×
ジルコニア ×
プラスチック(PTFE) × ×
マイクロチューブ 2mLタイプが最大6個まで

試料装入量

容器サイズ [mL] 5 10 15
試料の最少処理量 [mL] 0.1 0.2 0.5
試料の最大処理量 [mL] 1 1 5

ボール装入量

容器サイズ [mL] 5 10 15
∅15mmボール [個] 1 2
∅10mmボール [個] 1 3 5
∅5mmボール [個] 20 30 60

粉砕用例

アスベスト

1before 1after
条件
試料量 約0.1g
溶媒 なし [乾式]
材質 高硬度ステンレス
容器 15mL
ボール ∅15mm x 1個
振動数 50Hz
粉砕時間 1min
結果 粉状へ処理
※人体に悪影響があるので、特殊な環境が必要です

髪の毛

2before 2after
条件
試料量 0.25g
溶媒 なし [乾式]
材質 高硬度ステンレス
容器 15mL
ボール ∅15mm x 2個
振動数 50Hz
粉砕時間 1min
結果 若干繊維が残るが
概ね粉状へ
温度:27→48℃

原薬

3before 3after
条件
試料量 1g
溶媒 なし [乾式]
材質 ジルコニア
容器 15mL
ボール ∅10mm x 3個
振動数 50Hz
粉砕時間 1min
結果 均一な粉状だが、
付着がやや多い
温度:25→28℃

カルシウム系原薬

4before 4after
条件
試料量 1g
溶媒 エタノール [湿式]
材質 ジルコニア
容器 15mL
ボール ∅2mm x 15g
振動数 50Hz
粉砕時間 60min
結果 粒度:18→2umへ
温度:25→28℃
長時間はネジの緩みに注意

雲母

5グラフ 5粒度
条件
試料量 1g
溶媒 なし [乾式]
材質 高硬度ステンレス
容器 15mL
ボール ∅10mm x 5個
振動数 50Hz
粉砕時間 5min
結果 粒度:2mm→6.3umへ
温度:25→45℃
付着多し

ポリマー系

6before 6after
条件
試料量 0.2g
溶媒 なし [乾式]
材質 プラスチック+メノウ
容器 マイクロチューブ 2mL
ボール メノウ製 ∅5mm x 5個
振動数 50Hz
粉砕時間 20min
結果 混合処理
マイクロチューブ用アダプターを使用

★ その他多くの粉砕用例が御座います。詳細は、下記からお問合せ下さい。

★ お問合せ先:info@fritsch.co.jp 又は、TEL 045-641-8550 FAX 045-641-8364

★ また弊社では700種類以上の粉砕を網羅した粉砕用例集を発刊いたしております。併せてご所望ください。

仕様

モデル P-23 ミニミル
[ Pulverisette 23]
容器搭載数 [個] 1 (マイクロチューブは最大6)
容器材質 高硬度ステンレス、ジルコニア、プラスチック(PTFE)
容器サイズ [mL] 5、10、15
最大試料サイズ [mm] 6
最終到達粒度 [um] 5
最大処理量 [mL] 5
最少処理量 [mL] 0.1
粉砕時間 [min] 2
粉砕方法 乾式 / 湿式
極低温粉砕 液体窒素による粉砕前冷却でPTFE容器が使用可能
マイクロチューブ 対応 (最大6個)
振幅 [mm] 9
振動数 [回] 900 ~ 3000
入力電源 [V] 単相 100 ~ 240
電源周波数 [Hz] 50 / 60
最高消費出力 [W] 20
本体重量 [kg] 7
寸法 - 幅 [cm] 20
寸法 - 奥行 [cm] 30
寸法 - 高さ [cm] 30
騒音 - A特性 (LpAd) [dB] 75

★ 試料サイズや最終到達粒度、粉砕時間、騒音などは、試料や容器等の条件によって異なります。

★ 商品改良やロット変更に伴い、やむを得ず商品の形状や色を予告なく、変更する場合が御座います。
