ドイツ製 フリッチュ社 遊星型ボールミル クラッシクライン P-5

特長 粉砕方法 使用分野 本体の種類 非常停止ボタン 容器の取付方法
粉砕容器 アダプター 雰囲気制御 ボール 分割器 粉砕用例
仕様

取扱説明書 ⇲ 遊星型ボールミル比較ページ ⇒ 材質表はこちら ⇒

紹介動画

特長

power

遊星運動の強力な遠心力

自転・公転運動で発生した強力な遠心力により、最高回転数400rpm時に最大22Gの重力パワーを発生します。およそ3~5分で試料を粉末状まで粉砕します。(試料によります)

bowls

容器サイズ・搭載数

容器サイズは500,250,80,45,12mLの全5種類を用意。500,250mLを4個、80mLでは8個を一度に搭載できます。

material

容器の材質

天然鉱石のメノー製から、比重14.95のタングステンカーバイド製まで、全7種類の材質を用意しています。

digital

ボールの装入量

容器の1/3が装入量の目安です。ドイツ・フリッチュ社の過去の実績や経験に基づた装入量です。

wet

湿式粉砕に対応

溶媒を使用した湿式粉砕に対応しています。バッチ式のため、運転中に、試料が外部へ漏れることがありません。

locksystem

セーフロックシステム

容器の固定方法は、工具無しで素早く簡単に固定及び脱着できます。

gas

雰囲気制御容器

専用アクセサリー(別売)を使用することで、容器内の雰囲気をコントロールすることができます。(ガス置換)

stop

非常停止ストッパー

緊急時に瞬時に停止するボタンを装置上部に設置したモデルを用意しました。

digital

コントロールパネル

タイマーやスピード表示は、デジタルで見やすく、反復運動や休止機能を搭載しています。

分割器

分割器

試料とボールを素早く分割できる分割器をご用意しました。湿式処理後のボール分離作業を素早く行うことができます。

粉砕方法

ドイツ・フリッチュ社が開発した遊星型ボールミルは、自転・公転運動によって、最大22Gの遠心力を発生します。その強力な粉砕パワーにより、試料は短時間かつ微細に粉砕されます。

動き

P-5の上面図

公転が左周りに回転して、自転は反対側に逆回転に回ります。

自転公転比 1:-2.19
容器搭載数 4個 80mLは8個
最高公転回転数 400rpm 台盤側
最大処理量 900mL 500mL×4個の場合
原理

容器内のイメージ図

遠心力と回転によって、ボールは反対側へ飛び、試料を粉砕します。

最大遠心力 22G
最終到達粒度 <1um 試料によります
最高自転回転数 876rpm 容器側
最大処理量 900mL 500mL×4個の場合

使用分野

sample

試料タイプ

遊星型ボールミルは、ゴム、プラスチック以外のすべての試料に対応しています。その中でも次の分野に特にお薦めしています。

硬く脆いもの

硬い・脆い試料

セラミックス・岩石・金属・石炭・石灰・セメント・薬品・電子材料・超伝導材料・食品等の粉砕及び混合

混合分散

混合・分散処理

薬品・電子材料・超伝導材料・塗料・顔料・インク・食品等の粉砕及び混合

錬金

メカニカルミリング法

メカニカルアロイング(錬金)・メカノケミカル反応効果

● その他あらゆる分野の粉砕や混合処理に適してします。 試料別の機種表へ ▶

試料サイズ

size

投入サイズ

最大10mm角まで投入できます。

sample_final

到達粒度

<1umまで粉砕が可能です。

volme

有効容量

最大225mLまで試料を装入することが可能です。 ★500mL容器の場合

dry

乾式粉砕

運転中は粉塵が舞うことは無く、外部に漏れる心配がありません。

wet

湿式粉砕

水・アルコール等の溶媒が使用できます。また溶媒に応じたガスケットもご用意しています。

valve3

雰囲気制御

真空引き・アルゴンガス等の雰囲気制御に対応しています。

本体の種類

device
type

2個掛け / 4個掛け

本体は2ヶ掛け(P-5/2)と4ヶ掛け(P-5/4)があります。2ヶ掛けは交換補充部品セット(別売)をご使用になれば4ヶ掛けにスケールアップできます。

80mL

80mL容器

80mL容器を2段重ねることにより、最大8ヶの容器(P-5/4)を搭載可能です。それにより8種類の異なった試料を一度に粉砕処理することが可能です。またアダプター(別売)を使用することで、80mL容器を1個可能も可能です。

45mL 12mL

45mL・12mL容器

少量処理の45mL、12mL容器をP-5型に搭載できるアダプター(別売)をご用意しております。また、新型マルチアダプター(別売)を使用することにより、45mL、12mL容器を8個搭載することが可能です。

非常停止ストッパー

★ メーカーオプション

非常停止ストッパー

遊星型ボールミルへの採用

安全第一を旨とするドイツ・フリッチュ社は、非常停止ストッパーを遊星型ボールミルシリーズP-5、P-6P-7へ搭載しました。

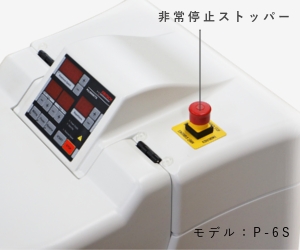

非常停止ボタン

緊急時は、赤色ボタンを押すと、本機が停止します。解除する場合は、赤色ボタンを上へ引き上げると復帰します。

p6s非常停止付

★ 写真はP-6です。

容器の取付方法

selflocksystem

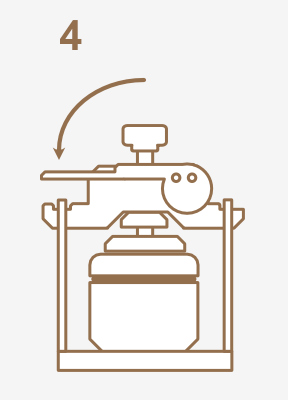

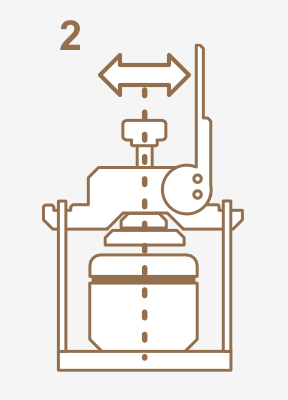

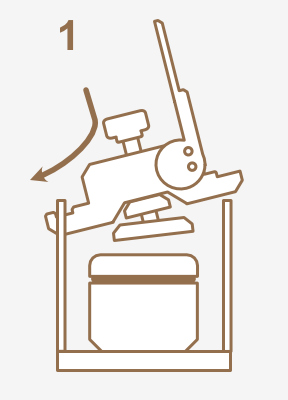

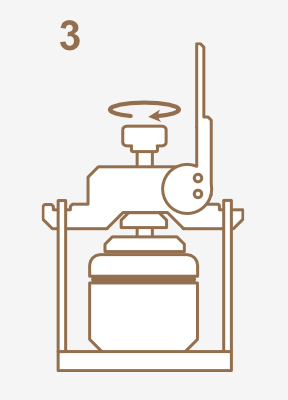

容器取付方法
lockvideo

トルク管理

容器の取付方法(固定方法)には、セーフロックシステムを採用しています。容器を工具無しで素早く簡単に固定できます。また、トルク管理できるトルクレンチが付属しており、容器固定時に使用することで、常に一定の締付トルクで容器を締め付けて固定することもできます。

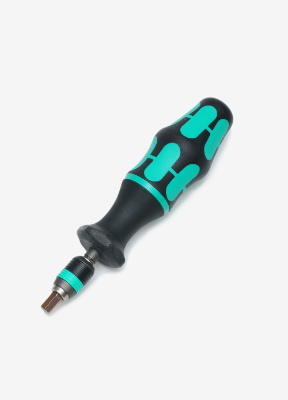

付属のトルクレンチ

付属のトルクレンチ

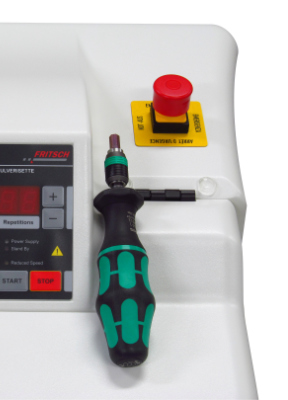

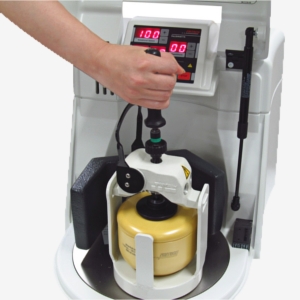

トルクレンチ取付例

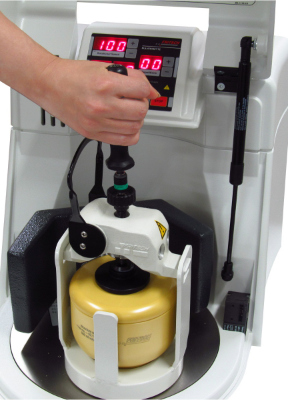

トルクレンチの使用例

容器

bowl_title

材質

天然鉱石のメノー製から、比重14.95のタングステンカーバイド製まで全7種類の材質を用意してます。

詳しい成分表はこちらへ ▶

メノー

メノー
メノー製 250mL
材質SiO2
モース硬度6.5-7
比重2.65
耐磨耗度
悪影響のあるものフッ酸(HF)

アルミナ

アルミナ
アルミナ製 12mL
材質Al2O3
モース硬度9
比重3.8
耐磨耗度
悪影響のあるもの

窒化ケイ素

窒化ケイ素
窒化ケイ素製 45mL
材質Si3N4
モース硬度9
比重3.25
耐磨耗度
悪影響のあるもの

ジルコニア

ジルコニア
ジルコニア製 250mL
材質ZrO2
モース硬度8.5
比重5.7
耐磨耗度
悪影響のあるもの硫酸(H2SO4)
フッ酸(HF)
new

高硬度ステンレス

高硬度ステンレス
高硬度ステンレス製 80mL
材質Fe-Cr
モース硬度7程度
比重7.7
耐磨耗度
悪影響のあるもの

タングステンカーバイド

タングステン
タングステンカーバイド製 250mL
材質WC
モース硬度8.5
比重14.95
耐磨耗度
悪影響のあるもの窒素を含む酸(HNO3)

プラスチックポリアミド

プラスチック
プラスチックポリアミド製 500mL
材質樹脂
モース硬度-
比重1.13~1.15
耐磨耗度-
悪影響のあるもの酸、アルカリ、有機溶媒等
old

ステンレス

sus
ステンレス製 80mL
材質Fe-Cr-Ni
モース硬度5程度
比重7.8
耐磨耗度
悪影響のあるもの
old

クロームスチール

chrome
クロームスチール製 45mL
材質Fe-Cr
モース硬度7程度
比重7.9
耐磨耗度
悪影響のあるもの

ガスケット

容器に使用する平型ガスケットです。湿式粉砕では、密着性の高いシリコン製バイトン製をお薦めします。

テフロン製

teflon

容器付属のフッ素樹脂製のガスケットです。酸やアルカリ、有機溶媒に強く侵食や膨張が起こりにくい材質です。変形した場合は、すぐに交換が必要です。

溶媒 影響
アセトン、イソプロピルアルコール、エタノール、シクロヘキサン
エーテル、トルエン
苛性ソーダ
×

シリコン製

silicon

ケイ素樹脂製のガスケットです。密着性が良く、一般的な湿式粉砕に適しています。軟らかい為、高圧の場合は堪えられない場合があります。

溶媒 影響
イソプロピルアルコール
水、エタノール
アセトン、MEK
トルエン、シクロヘキサン、エーテル、苛性ソーダ、水(100℃)、酸全般 ×

バイトン製

viton

フッ素ゴムのガスケットです。適度な弾力性があり、シリコンガスケットよりも、高圧の条件での使用に適しています。

溶媒 影響
水(100℃)、イソプロピルアルコール、エタノール、ガソリン、シクロヘキサン
トルエン
エーテル
アセトン、アンモニア、苛性ソーダ、MEK ×

◎=ほとんど影響がない、〇=若干の影響がある、△=影響がある、×=非常に影響がある
● 温度や内圧の状況により、使用不可になる溶媒もあります。
● あくまでも目安としての参考値です。実際のご使用には、少量の試料での実用試験でご確認の上、ご使用下さい。

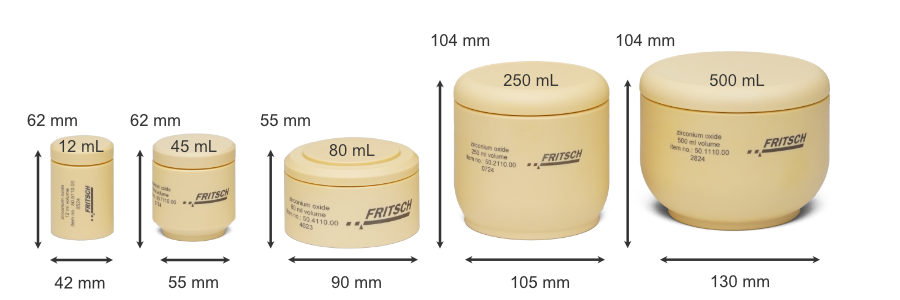

容器サイズ

容器サイズは、500mL, 250mL, 80mL, 45mL, 12mLの全5種類を用意しています。

bowlSize

● 容器のサイズはおおよその数値となります。

容器搭載数について ▶

アダプター

容器の下部に取り付けることにより、12, 45, 80mLといった比較的小さいサイズの容器を取り付けることができます。

12,45,80mL用共通アダプター

normal
ジルコニア製80mL×1個

12, 45, 80mL用のアダプターです。1箇所で容器を1個搭載できます。

新型マルチアダプター

multi
ジルコニア製45mL×2個

1箇所で12, 45mL容器を2個搭載できます。

★ 12mL+45mL容器の同時搭載は不可。

オーバーポット用アダプター

top
12, 45mL用オーバーポット×1個

12, 45mL用オーバーポット(雰囲気制御)のアダプターです。1箇所で容器を1個搭載できます。

容器搭載数について

容器サイズ 通常使用 共通アダプター 新型マルチアダプター
500mL 4個/2個 使用不可 使用不可
250mL 4個/2個 使用不可 使用不可
80mL 8個/4個 4個/2個 使用不可
45mL/12mL 使用不可 4個/2個 8個/4個

● 80mL容器を2個で使用する場合は、共通アダプターが2個必要です。
● 45,12mL容器を4個で使用する場合は、共通アダプターが4個必要です。
● 45,12mL容器を8個で使用する場合は、新型マルチアダプターが4個必要です。
● 45,12mL容器は、アダプター無しで使用することはできません。
● 新型マルチアダプターは、試料によって処理結果が異なる場合があります。(共通アダプター使用時と比べて)

雰囲気製制御容器

酸化しやすい金属や爆発の危険を伴う試料を粉砕及び混合する場合、容器内の雰囲気をコントロールすることができます。上部のフタに設置された2個のバルブより、容器内部へ不活性ガスを注入できます。通常容器を加工せずに雰囲気制御が可能なオーバーポット方式も用意しています。

ガス置換・真空引き方法の接続図はこちらです (PDF:約500KB) ⇲

オーバーポット

op
12, 45mL用オーバーポット
特長1 粉砕容器を大きな外装(ステンレス製&アルミ製)で覆ったタイプ
特長2 〇通常容器としても使用可能
〇バルブが汚れにくい
×500mL容器不可
容器加工 無し
置換時間 長い
真空引き
ガス移動 op

特殊仕様

special_hsus
高硬度ステンレス製45mL V型
特長1 粉砕容器に加工を施し、バルブを取り付けたタイプ
特長2 〇ガス置換時間が短い
△加工不可の容器一部有り
×定期的なバルブ交換が必要
容器加工 必要
置換時間 短い
真空引き
ガス移動 special

ロックシステム

locksystem
ジルコニア製500mL
特長1 容器を上下から挟み込んだ取り扱いがしやすいタイプ
特長2 〇取付しやすいタイプ
△加工不可の容器一部有り
×定期的なバルブ交換が必要
容器加工 選択可能
置換時間 短い
真空引き
ガス移動 locksystem

オーバーポット方式 (弁無)

op
12,45mL用 バルブ無し
特長1 粉砕容器を外装(ステンレス製&アルミ製)で覆ったタイプ
特長2 〇バルブ無し
△グローブボックス必要
×500mL容器不可
容器加工 無し
置換時間 ×不可
真空引き ×不可
ガス移動 op_no

特殊仕様 (弁無)

special_zr
ジルコニア製45mL バルブ無し
特長1 粉砕容器に加工を施したのみのタイプ
特長2 〇バルブ清掃交換無し
△加工不可の容器一部あり
△グローブボックス必要
容器加工 必要
置換時間 ×不可
真空引き ×不可
ガス移動 special

● ご使用環境の真空引きやガス置換のレベル等によってご対応できる方式が異なります。詳しくは弊社までお問合せ下さい。

材質と容器サイズの対応表

材質 12mL 45mL 80mL 250mL 500mL
メノー OP OP / SP OP / SP / LS OP / SP / LS SP / LS
アルミナ OP OP / SP OP / SP / LS OP / SP / LS SP / LS
窒化ケイ素 OP OP OP / LS無 OP / LS無 LS無
ジルコニア OP OP / SP OP / SP / LS OP / SP / LS SP / LS
高硬度ステンレス OP OP / SP OP / SP / LS OP / SP / LS SP / LS
タングステンカーバイド OP OP / SP OP / SP / LS SP / LS
プラスチックポリアミド OP OP OP / LS無 OP / LS無 LS無

OP=オーバーポット方式、 SP=特殊仕様、 LS=ロックシステム、 LS無=バルブ無しのロックシステム
● タングステンカーバイドは、平型ガスケットになります。
● 雰囲気制御のタイプや容器サイズ、材質、ボール量によっては、装置の回転数に制限があります。

バルブについて

スウェージロック社製

バルブ
クイック・コネクツ(QMシリーズ)
特長 〇気密性が高い
×分解清掃が困難
信頼性の高いバルブです。
型番 SS-QM2-D-2PM (IN側)
SS-QM2-B-2PM (OUT側)

スウェージロック社のサイトはこちら

フリッチュ社製

バルブ2
純正バルブ
特長 〇分解や清掃しやすい
×気密性がスウェージロックに劣る

!ご注意下さい

●ネジ穴加工が必要な為、ご購入時にご指定下さい。
●他バルブとの併用できません。(例:スウェージロック社製+フリッチュ社製の併用)
●一度使用された容器のバルブのネジ穴加工(穴あけや溝切り加工等)はできません。
●ご使用環境の真空引きやガス置換のレベル等によってご対応できる方式が異なります。
●詳しくは当社(TEL:045-641-8550)までお問合せ下さい。

ボール

ball_agate

材質

天然鉱石のメノー製から、比重14.95のタングステンカーバイド製までの真球度の高い、高品質な粉砕ボールをご用意しています。

メノー

メノー
材質SiO2
モース硬度6.5-7
比重2.65
耐磨耗度
悪影響のあるものフッ酸(HF)

アルミナ

アルミナ
材質Al2O3
モース硬度9
比重3.8
耐磨耗度
悪影響のあるもの

窒化ケイ素

窒化ケイ素
材質Si3N4
モース硬度9
比重3.25
耐磨耗度
悪影響のあるもの

ジルコニア

ジルコニア
材質ZrO2
モース硬度8.5
比重5.7
耐磨耗度
悪影響のあるもの硫酸(H2SO4)
フッ酸(HF)
new

高硬度ステンレス

高硬度ステンレス
材質Fe-Cr
モース硬度7程度
比重7.7
耐磨耗度
悪影響のあるもの

タングステンカーバイド

タングステン
材質WC
モース硬度8.5
比重14.95
耐磨耗度
悪影響のあるもの窒素を含む酸(HNO3)

鉄心入りナイロンボール

ナイロン
材質鉄 + ナイロン
モース硬度-
比重-
耐磨耗度-
悪影響のあるもの酸、アルカリ、有機溶媒等
old

ステンレス

sus
材質Fe-Cr-Ni
モース硬度5程度
比重7.8
耐磨耗度
悪影響のあるもの
old

クロームスチール

chrome
材質Fe-Cr
モース硬度7程度
比重7.9
耐磨耗度
悪影響のあるもの

● ステンレス製ボールについては、弊社へお問合せ下さい。

ボールの装入量(標準)

ボールサイズΦ5mm以上 個数表記

容器サイズ 12mL 45mL 80mL 250mL 500mL
ボール径 個数
40mm 4個
30mm 6個 8個
20mm 5個 15個 25個
15mm 7個 10個 45個 70個
10mm 6個 18個 25個 50個 100個
5mm 50個 180個 250個 1200個 2000個

ボールサイズΦ3mm以下 グラム表記

容器サイズ 12mL 45mL 80mL 250mL 500mL
材質 グラム
ジルコニア製 20g 70g 100g 400g 800g
高硬度ステンレス製 30g 90g 150g 500g 1100g
タングステン
カーバイド製
50g 200g 300g 1000g 2100g

試料装入有効量

容器サイズ 12mL 45mL 80mL 250mL 500mL
最少量 0.5mL 3mL 10mL 30mL 80mL
最大量 5mL 20mL 30mL 125mL 225mL

ボール量について

● 上記の表は、過去の実績、経験に基づき算出されたものです。
● 試料によって最適条件をお選び頂ければ、より効果的な粉砕、混合が期待できます。
● ボール量は15%まで減らすことができますが、ボール量を増やすと磨耗が増加します。
● 容器あたりの指定されたボール個数や重量は、標準量です。材質特性に応じて、それ以上に必要な場合があります。
● 通常の場合は、粉砕容器と同材質のボールをお薦めします。
● 時間の短縮の為に、より大きいボール或いは、比重の重いボールを使用することも可能です。
● しかしその場合は、それぞれの材質のコンタミネーションが発生します。
例)高硬度ステンレス製容器にタングステンボールを入れる
例)窒化ケイ素製容器にジルコニアボールを入れる

試料とボールの分割器 注射器方式

separator

試料とボールを素早く分離できる分離器を用意しました。湿式処理後の面倒な分離作業を素早く簡単に行なうことができます。市販の使い捨て注射器を使用する事ができる為、回収作業や清掃や洗浄作業を短縮できます。

step1

Step.1

処理後、粉砕容器から白色容器へ移し替えます。

step2

Step.2

分離器を取り付けて、逆さまにして、注射器で試料を吸い取ります。

step3

Step.3

分離器を外して、試料を注射器から回収瓶に回収します。

粉砕用例

用例

フリッチュ社では長年にわたり、数々の試料を粉砕しています。過去の経験を元に最適な条件をご提案しています。さらには、700種類以上の粉砕を網羅した粉砕用例集もご用意しています。詳しくはお問合せ下さい。(TEL:045-641-8550)

資料請求ページ ⇒ E-mail: info@fritsch.co.jp

試料名 試料量 試料サイズ 粉砕セット 回転数 粉砕時間 結果
ガラス 200g <10mm タングステンカーバイド250mL
+30mm×6個
360rpm 4min 80%<100um
付着有り
200g <10mm タングステンカーバイド250mL
+20mm×15個
360rpm 4min 87%<100um
固着した
クリンカー 50g <1cm ジルコニア250mL
+Φ20mm×15個
360rpm 1min 98.5%<180um
大きな粒も残る
石炭 200g 10mm ジルコニア500mL
+Φ20mm×25個
360rpm 3min 95%<250um
軽い凝集有り
セラミック触媒 160g 10mm ジルコニア500mL
+30mm×10個
400rpm 3min 94%<50um
軽い付着有り
ライ麦 10g 10mm アルミナ80mL
+20mm×5個
360rpm 4min <300um
繊維が残る
20g 10mm アルミナ250mL
+30mm×6個
360rpm 4min <300um
繊維残る
土壌 100g <8mm メノー250mL
+30mm×6個
400rpm 10min 99.2%<125um

仕様

モデル P-5 遊星型ボールミル クラッシクライン (Pulverisette 5 Classic Line)
容器セット数 2 / 4
容器サイズ 12,45,80,250,500mL
最大試料サイズ 10mm
最終粒度 乾式 1um / 湿式 <1um ※試料により異なります
最少処理量 10mL
最大処理量 900mL
最短処理時間 4min
粉砕方法 乾式 / 湿式
雰囲気制御 対応(オプション)
公転回転数 50~400rpm
自転回転数 109.5~876rpm
公転自転比 1:-2.19
遠心加速度 22G
電源 100-120V/200-240V/1~, 50/60Hz, 1470W/1730W
重量 120kg (P-5/4) / 100kg (p-5/2)
寸法 W58 x D67 x H57cm
3D Model & AR
本体フタ閉じる W58xD67xH57cm
本体フタ開く W58xD84(最大)xH99(最大)cm
● 3Dモデルはおおよそのサイズです。
● ARはスマートフォンの電池を多く消耗しますので、ご注意下さい。

● 最終粒度は投入する試料サイズにより異なります。
● また商品改良やロット変更に伴い、やむ得ず商品の一部の形状や一部の色を予告無く変更する場合が御座いますので、ご了承下さい。
