ジョークラッシャーP-1

ドイツ製 フリッチュ社 ジョークラッシャー P-1

特長 使用分野 粉砕方法 P-13の併用 アクセサリー
粉砕用例 仕様

材質の成分表はこちら ⇒ このページを印刷 🅟

feature

特長

size

最大試料サイズ

最大95mmの試料を投入することが出来ます。(モデル1のみ・95mm角は不可)

width

刃幅設定

粉砕刃の設定幅を1〜15mmの間10段階でセットできるのでお好みの粒度を選択でき、豊かな再現性を求められます。

room

粉砕室のアクセス

本体左側面の透明カバーを開き、片側の粉砕ジョーを取り外すことができます。本体内部の清掃も可能です。

jaw

粉砕ジョーの材質

粉砕刃(ジョー)の材質には、工具鋼・ステンレス・タングステンカーバイト・マンガンスチール・ジルコニア製・Chrom-freeを用意しています。

hopper

投入口

試料が飛び出しづらいクランク形状タイプや、金属の混入を防ぐタイプを用意しています。

combi

コンビネーション

P-13ディスクミルと合体させることで、最大95mmの試料を約0.1mmまで(100um)まで一度に粉砕処理できます。

howto

粉砕方法

原理

粉砕時のイメージ

粉砕室内の粉砕ジョーで挟み込むように粉砕されます。 モーターからの動力を重いフライホイールに蓄え、硬く大きな試料も途中で停止することなくスムーズが粉砕が可能です。
投入サイズ モデル1 最大 60 mm
投入サイズ モデル2 最大 95 mm
原理

刃幅の設定

本機の正面壁部にはハンドルレバーがあり、刃の設定を1〜15mmの間に変更でき、試料粒度の調節が可能です。
設定 10 段階
最終到達粒度 1 ~ 15 mm
断面図

装置の断面図(イメージ図)

上部の投入口より投入された試料は、クランク状の投入経路を通り、粉砕室で粉砕ジョーに粉砕されます。粉砕された試料は、本体底部の青色の受皿へ収集されます。
粉砕室

粉砕室のアクセス

装置本体の左側面に取り付けてある透明色のカバーを開き、片側の粉砕ジョーを取り外すことで、粉砕室内へアクセスできます。本体内部の清掃も簡単に行うことができます。
field

使用分野

粉砕・破砕

試料タイプ

比較的に大きな試料の分析、研究や実験用の前処理として多くの工場や研究所、採掘場等でご使用いただいております。 本機は圧力よる粉砕方式の為、下記の硬く脆い試料に適しております。

鉱物・地質・ガラス・窯業・土壌・化学原材料一般・セメント・コンクリート等

粉砕・破砕

試料サイズ

モデル1:
最大60mmの試料を投入可能 (60mm角は不可)

モデル2:
最大95mmの試料を投入可能 (95mm角は不可)

p13

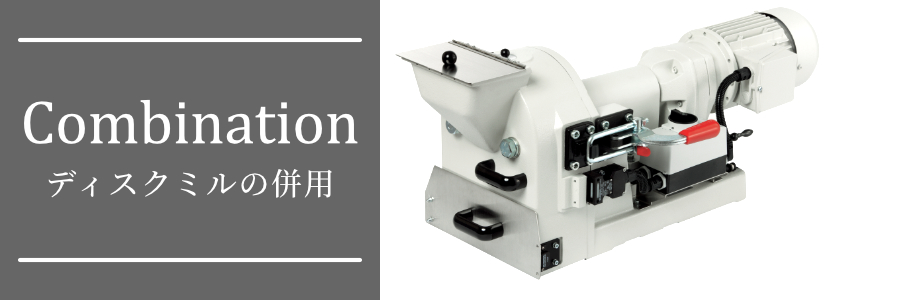

ディスクミルP-13の併用

0.1mmまで1度で粉砕!

最大95mmの試料を約0.1mmまで(100um)まで一度に粉砕処理できます。

combi1

縦積みによるコンパクトな設計!

専用架台を使用することでディスクミルP-13と上下で合体させて、省スペース化できます。

combi2
アクセサリー

アクセサリー

粉砕ジョー・側壁板

粉砕ジョー及び側壁板

jawmatel

試料に応じて7種類の材質を用意しています。通常では、粉砕ジョー及び側壁板は同材質をお薦めしております。側壁板は粉砕に対して大きな影響を与えにくい為、粉砕ジョーのみ最適な材質をご選択頂くこともできます。

例:
粉砕ジョーを「タングステンカーバイド製」へ
側壁板を「工具鋼製」へ

材質表

jaw_metal2
材質 粉砕ジョー 側壁板
工具鋼
ステンレス
タングステンカーバイド
ジルコニア
マンガンスチール ×
クロームフリー

★ 成分表はこちら ★

鉄系のコンタミネーション防止に!

jaw_zr

鉄系のコンタミネーションを防止用に下記の材質をお薦めしております。

粉砕ジョー ジルコニア
側壁板 ジルコニア
投入口 プラスチック (PVC)

※ 粉砕ジョーの固定金具をアルミ製に変更をお薦めします。

環境分析の前処理に!

jaw_hopper_pvc

六価クロムなどのXRF分析の前処理に下記の材質をお薦めしております。

粉砕ジョー クロームフリー
側壁板 クロームフリー
投入口 プラスチック (PVC)

※ 粉砕ジョーの固定金具をアルミ製に変更をお薦めします。

投入口 (ホッパー)

モデル1用

hopper_model1

角形タイプで、試料の飛び出し軽減の為、投入経路はクランク形状となっています。

モデル2用

hopper_model2

円形タイプで、試料の飛び出し軽減の為、投入経路はクランク形状となっています。

ポリアミド製(モデル1/モデル2)

hopper_pvc

プラスチック(PVC)製の投入口です。金属の混入を防ぎます。また上フタを開けると装置が停止する安全装置が装備されています。

ストレートタイプ(モデル1/モデル2)

hopper_linear

ステンレス製の直線型投入口です。清掃作業がしやすく、長い試料の粉砕に適しています。

受皿 (収集容器)

プラスチック製受皿

vessel_pc

プラスチック製の受皿です。軽量で金属の混入がありません。

report

粉砕用例

弊社では、700種類に及ぶ粉砕用例集をご用意しております。様々な粉砕条件や使用環境、それに合わせた粉砕方法等、過去30年以上にわたる多くの経験が御座いますので、ぜひ一度、弊社へご相談下さい。粉砕用例集をご希望の方は、こちらから資料をご請求下さい。

生石灰

before

粉砕前

after

粉砕後

レンガ

before

粉砕前

after

粉砕後

フェロシリコン

before

粉砕前

after

粉砕後

コークス

before

粉砕前

after

粉砕後

ガラス板

before

粉砕前

after

粉砕後

土壌

before

粉砕前

after

粉砕後

★ その他多くの粉砕例が御座います。詳細は下記からお問合せ下さい。
★ お問合せ先: E-mail: info@fritsch.co.jp TEL: 045-641-8550 / FAX: 045-641-8364
★ また弊社では700種類以上の粉砕を網羅した粉砕用例集を発刊いたしております。併せてご所望ください。

spec

仕様

モデル P-1 ジョークラッシャー
( Pulverrisette 1 Classic Line )
タイプ モデル 1 モデル 2
最大試料サイズ 60 mm
※ 60 mm角は不可
95 mm
※ 95 mm角は不可
最終到達粒度 1 - 15 mm
処理量 最大 140 kg/h
最少 20 mL
最大 200 kg/h
最少 20 mL
電源 [50/60Hz] ① 230V/1~, 1570W
② 200V/3~, 1340W
200V/3~, 2600W
本体重量 177 kg 205 kg
寸法 W45 x D82.5 x H85 cm W53 x D82.5 x H97 cm
3D Model & AR
木箱サイズ W65 x D110 x H101 cm
3D Model & AR
備考

● 3Dモデルはおおよそのサイズです。

● ARはスマートフォンの電池を多く消耗しますので、ご注意下さい。

P-13ディスクミル併用したコンビネーションタイプ

モデル P-1 ジョークラッシャー + P-13 ディスクミル
コンビネーションタイプ
タイプ モデル 1 モデル 2
最大試料サイズ 60 mm
※ 60 mm角は不可
95 mm
※ 95 mm角は不可
最終到達粒度 0.1 - 12 mm
処理量 最大 150 kg/h
最少 20 mL
電源 三相230V, 50/60Hz
本体重量 334 kg 362 kg
概算寸法 W50 x D90 x H150 cm

★ 最終粒度は投入する試料サイズやによって異なります。

★ 商品改良やロット変更に伴い、やむ得ず商品の一部の形状や色を予告無く変更する場合が御座いますので、予めご了承ください。
