P-14
ドイツ製 フリッチュ社 ロータースピードミル P-14

特長

  • 粉砕イメージ
    最高回転数 20,000rpm

    6,000-20,000rpmの間で、15段階のスピード設定が可能。設定スピードは常時可変が可能です。

  • セーフティーロッキングシステム
    ロックシステム機構

    セーフティーラッチ機能及び本体前面にセーフティーロッキングシステムにより、安全にご使用する事ができます。

  • アクセサリーの装着
    簡単な着脱・装着

    ローター刃、ふるい、受け皿は、簡単に取り外しが可能で、粉砕後の清掃も用意です。

  • 粉砕イメージ2
    1,000Wの強力モーター

    強力なモーターパワーからの20,000rpmの回転数によって、投入された試料は瞬時に粉々に粉砕されます。

  • コンタミネーション防止セット
    コンタミネーション防止セット

    チタン製のローター・ふるい・テフロンコーティング製のフタ・受け皿をご用意しております。 こちらへ

  • ピンミルセット
    ピンミルセット

    植物系や錠剤、油分の多いナッツ系等の軟らかい試料に有効なピンミルセットをご用意しています。 こちらへ

  • サンプル
    冷凍・冷却粉砕処理

    熱に弱い試料には、ドライアイス・液体窒素等を使用することにより冷凍・冷却粉砕が可能です。

  • 回転刃
    豊富なアクセサリー類

    粉砕粒度、試料種類に応じて、多くのアクセサリーを取り揃えております。 こちらへ

▲TOPへ

使用される分野

  • hard
    比較的硬い試料

    薬品・錠剤・ペレット・肥飼料などの比較的硬い試料試料に適しています。

  • soft
    軟らかい試料

    植物・木・根・葉・香料・皮革・食品・石炭・土壌などの軟らかい試料に適しています。

  • brittle
    もろい試料

    液体窒素で凍結されてもろくなった試料や解砕に適しています。

  • fiber
    繊維状の試料

    木材系、紙、植物などの繊維状の試料にも使用できます。

  • temp
    温度に敏感な試料

    医薬品・食品などの温度に敏感な試料にもご使用できます。冷却粉砕をお薦めします。

  • moisture
    水気がある試料

    水分・油分がある試料はピンミルセットや冷凍・冷却粉砕をお薦めしています。

錠剤 コーヒー豆

▲TOPへ

■ 粉砕方法

HowToGrinding
  • 通常受け皿
    通常受け皿

    粉砕室内にはローター刃とふるいリングがあり、装置上部の投入口ホッパーから投入された試料はローター刃により粉砕され、ふるいリングを通過して受け皿に集められます。

  • 大容量粉砕セット
    大容量実験セット

    ふるいリングを通過した試料は、特殊受け皿からフランジを通り、4Lのペーパーフィルターサックへ集められます。大量の試料を粉砕する場合や、熱に敏感な試料を粉砕する場合には、大容量実験セット(特殊受け皿とフランジ付フィルターサック)のご使用をお奨め致します。

▲TOPへ

各種アクセサリー

アクセサリー

純チタン製打撃ローターや、強力ふるいリング、大容量実験セットなどの様々なアクセサリーを取り揃えております。試料種類や試料量、粉砕用途に応じて変更して粉砕できます。

打撃ローター

  • SUS製ローター

    ステンレス製

    8枚刃・12枚刃・24枚刃

    標準的な打撃ローターです。8枚刃・12枚刃・24枚刃の3種類をご用意しています。試料の大きさや用途に応じて、ご選択下さい。

  • Ti製ローター

    純チタン製

    12枚刃

    純チタン製の打撃ローターです。チタンTi-99%により、コンタミネーションを軽減します。12枚刃のみをご用意しています。

  • チタンコーティング24枚刃

    チタンコーティング製

    12枚刃・24枚刃

    チタンコーティング製の打撃ローターです。チタンコーティングにより、粉砕力とコンタミネーションの軽減を両立しました。12枚刃と24枚刃の2種類をご用意しています。

ローター刃の枚数について

blade_img

8枚刃は、熱の発生が少なく最大1cm角の試料を粉砕する場合に適しています。24枚刃は、刃の枚数が多い為、粉砕処理が速くなりますが、発熱が多くなります。

sieve

ふるいリング

  • ふるいリング

    ステンレス製
    梯形穴

    0.08・0.12・0.20・0.50・0.75・1.00・1.50・2.00㎜

    標準的なふるいリングです。試料粒度に応じてご選択できます。

  • ふるいリング

    ステンレス製
    円形穴

    1.00・2.00・4.00・6.00mm

    比較的大きい試料(或いは粗粉砕程度)の粉砕に使用します。

  • tiCoat0.08mm

    チタンコーティング製
    梯形穴

    0.12・0.20・0.50・1.00mm

    チタンコーティングにより、コンタミネーションの軽減します。

  • ふるいリング

    強力ふるいリング
    ステンレス製 梯形穴

    0.08・0.12・0.20・0.50・0.75・1.00・1.50・2.00mm

    フチを補強した耐久性の高いふるいリングです。長期使用及び比較的大きい試料が多い場合に適しています

  • tiCoat0.08mm

    強力ふるいリング
    純チタン製 梯形穴

    0.20・0.50・1.00・2.00mm

    純チタンTi-99%で作れられ、フチを補強して耐久性を高めたふるいリングです。コンタミネーションの軽減に役立ちます。

  • mh粉砕セット

    m-h粉砕セット
    ステンレス製

    特殊ふるいリング + インパクトバー

    ふるいと打撃ローターとの間に隙間を設け、発熱やこびり付きを軽減させます。比較的硬い試料や大量処理時に適しています。

その他のアクセサリー

  • filter_bag

    大容量実験セット

    特殊受け皿 + 取付具 + ペーパーフィルターサック

    ふるいを通過した試料を外側に設けたペーパーフィルターサック(袋)へ流すことにより、最大4Lの粉砕処理ができます。粉砕室内の冷却効果も期待でき、さらに冷凍粉砕時にも効果を発揮します。

  • cyclone

    ハイパフォーマンス
    サイクロンセパレーター

    ハイパフォーマンスサイクロンセパレーターと外付けの掃除機(別売)を取り付けることで、より速い処理能力及び冷却効果を発揮します。また分解清掃ができ、洗浄や滅菌ができます。

  • filter_bag

    ピンミルセット

    ピン付きローター + ピン付きフタ + リングガイド

    複数のピン(棒)で粉砕することで、油分の多い試料や一部に水分を含んだ試料に適しています。ふるいリングが無い為、目詰まりがほとんど起こらないことが特長です。

  • contami

    コンタミネーション防止セット

    純チタン製ローター刃 + 純チタン製強力ふるいリング
    + テフロンコーティング製フタ及び受け皿

    純チタン製セットとテフロンコーティングにより、コンタミネーションを大幅に軽減できます。

▲TOPへ

大容量実験セット + 試料振動供給装置L-24 との併用

L-24
  • L-24

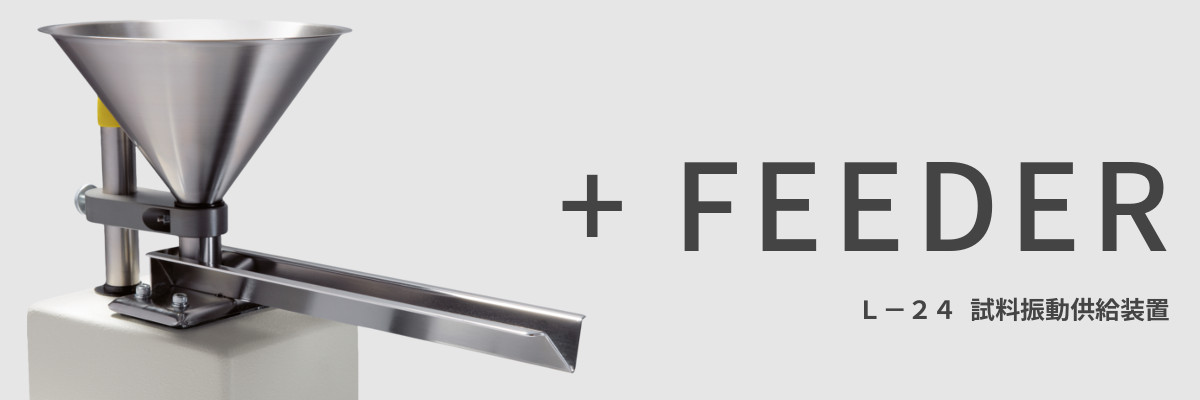

    試料振動供給装置 L-24

    フィーダー部分を振動させて、試料を一定間隔で供給することができます。また付属のコントローラーにより、供給する間隔を調整することもできます。

  • P-14+L-24

    P-14との併用方法

    大容量実験セットとの併用により、連続的にさらに大量に粉砕処理が可能です。さらに試料を一定の間隔で供給することができる為、粉砕された試料の均一性が高まります。

▲TOPへ

粉砕用例

sample_grinding

弊社では700種類以上の粉砕を網羅した粉砕用例集を発行しております。
一部ですが、下記のような粉砕処理がP-14では可能で御座います。

試料名 粉砕前 粉砕後
PET樹脂 PET樹脂01

粉砕前

PET樹脂02

2mm→0.5mmパス(CO2使用)

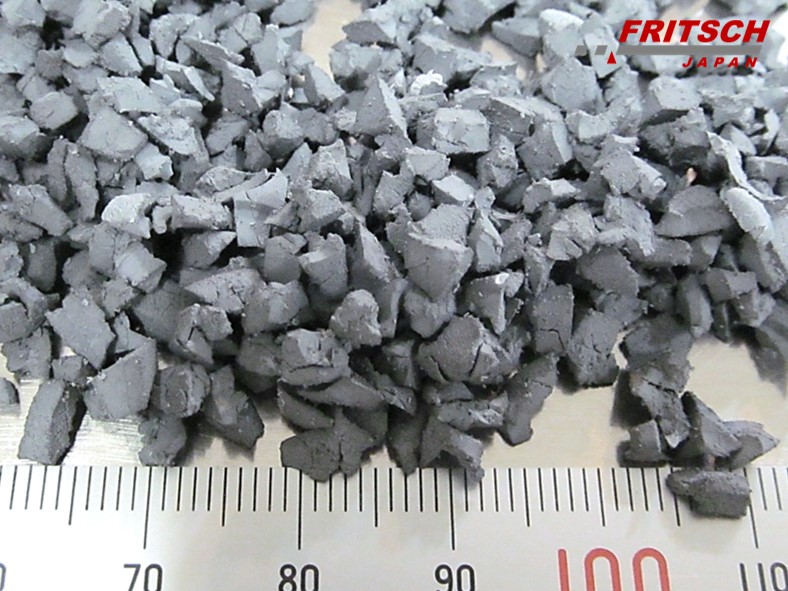

ゴム系樹脂 ゴム系樹脂01

粉砕前

ゴム系樹脂02

1.0mmパス(CO2使用)

白米 白米01

粉砕前

白米02

0.08mmパス

種子系 種子01

粉砕前

種子02

ピンミルセット使用

RPF RPF01

粉砕前

RPF02

インパクトバー→2.0mm→0.5mmパス

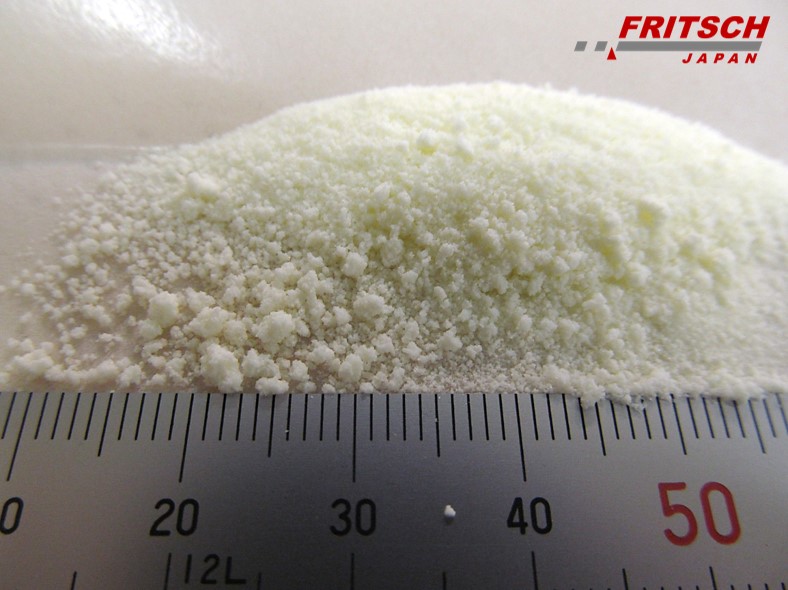

粉ミルク ミルク01

粉砕前

ミルク02

0.12mmパス


その他多くの粉砕例を持っております。詳細は下記にお問い合わせ下さい。
お問合せ先 info@fritsch.co.jp 又は、TEL: 045-641-8550 FAX: 045-641-8364 迄お願いします。
弊社では700種類以上の粉砕を網羅した粉砕用例集を発刊いたしております。併せてご所望ください。

▲TOPへ

仕様

spectitle

SPEC
仕様

モデル P-14 ロータースピードミル ( Pulverisette 14 )
粉砕可能な
試料の大きさ
最大10mm角
処理量
(MIN-MAX)
10ml - 5L/h
回転数
(MIN-MAX)
6,000 - 20,000rpm
回転制御 マイクロコントロール
電源 (1) 100-120V/1〜 50/60Hz 1,200W
(2) 200-240V/1〜 50/60Hz 1,200W ※どちらかをお選び下さい。
重量 23kg (本体のみ)
寸法 W31×D48×H47cm (本体のみ)
size

※最終粒度は試料及び投入する試料の大きさにより異なります。
また、商品改良やロット変更に伴い、やむを得ず商品の一部の形状又は一部の色を予告無く、変更する場合がございます。ご了承下さい。
